감지할 수 없음 감지
반도체 3D 구조에는 감지하기 어려운 매립형 결함이 포함될 수 있으며, 이로 인해 낮은 수준의 누설과 변형이 발생하여 상호 연결 저항 및 트랜지스터 성능에 상당한 변동성을 초래하고 설계 주기가 수개월 더 길어질 수 있습니다.
하지만 PDF Solutions의 Design-for-Inspection™을 사용하면 "중간 라인" 인라인 검사 중에 이러한 문제를 발견하고 제품 출시 기간을 최대 4~6개월까지 단축할 수 있습니다.
DOWNLOAD the DFI datasheet
"검수용 디자인"이란 무엇인가요?
키사이트의 설계 검사 시스템(DFI™ 시스템)은 3D 구조물 내부에 매립된 전기 관련 결함을 시간당 수억 개의 DUT 속도로 감지할 수 있는 비접촉식 전자빔 측정 시스템입니다. 반도체 제조 라인 중간 단계에서 인라인으로 사용할 수 있을 만큼 빠릅니다.
잠재적 안정성 위험에 대한 조기 가시성 확보

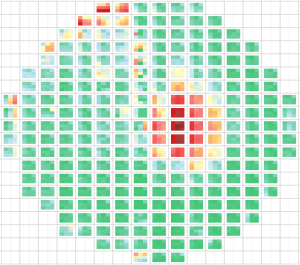

DFI 시스템은 웨이퍼당 수십억 개의 구조를 효율적으로 스캔하여 PPM에서 PPB 수준의 미세한 누출을 식별하고 다이의 잠재적 약점에 대한 고유한 신뢰성 통찰력을 제공합니다. 이 시스템은 단일 불량 유형에 대한 모든 다이의 고해상도 맵 또는 모든 불량 유형에 대한 복합 맵을 제공합니다. 이렇게 다이 전체에 대한 상세한 측정은 예측력을 제공하며, GDBN(Good Die Bad Neighborhood)과 같은 총체적인 방법보다 다이별로 더 나은 위험 스크리닝을 가능하게 합니다.
프로덕션에서 입증된

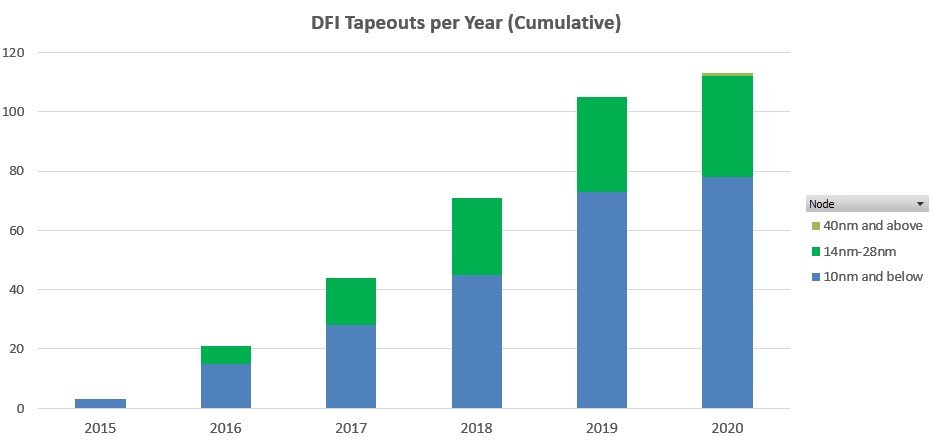

현재까지 28nm부터 5nm까지 7개의 첨단 공정 노드에 걸쳐 120개 이상의 테이프 아웃을 통해 DFI 시스템을 구현했습니다. 또한 60개 이상의 PDF 특성화 차량에 DFI 콘텐츠가 테이프 아웃되었습니다.
DFI 시스템은 어떻게 작동하나요?
DFI 시스템은 설계에 삽입되는 특허받은 IP 셀과 이러한 IP 셀의 전기적 반응을 판독하는 특수 고성능 전자빔 하드웨어의 조합입니다. 이 두 가지를 함께 사용하면 수율, 성능 및 신뢰성을 제한하는 공정 및 레이아웃 민감도를 식별하여 일반적으로 수개월이 지나야 확인하거나 측정할 수 있어 설계 재설계에 많은 비용이 들고 시장 출시가 지연되는 설계 문제를 미리 파악할 수 있습니다.
고성능, 인라인 E-빔 검사

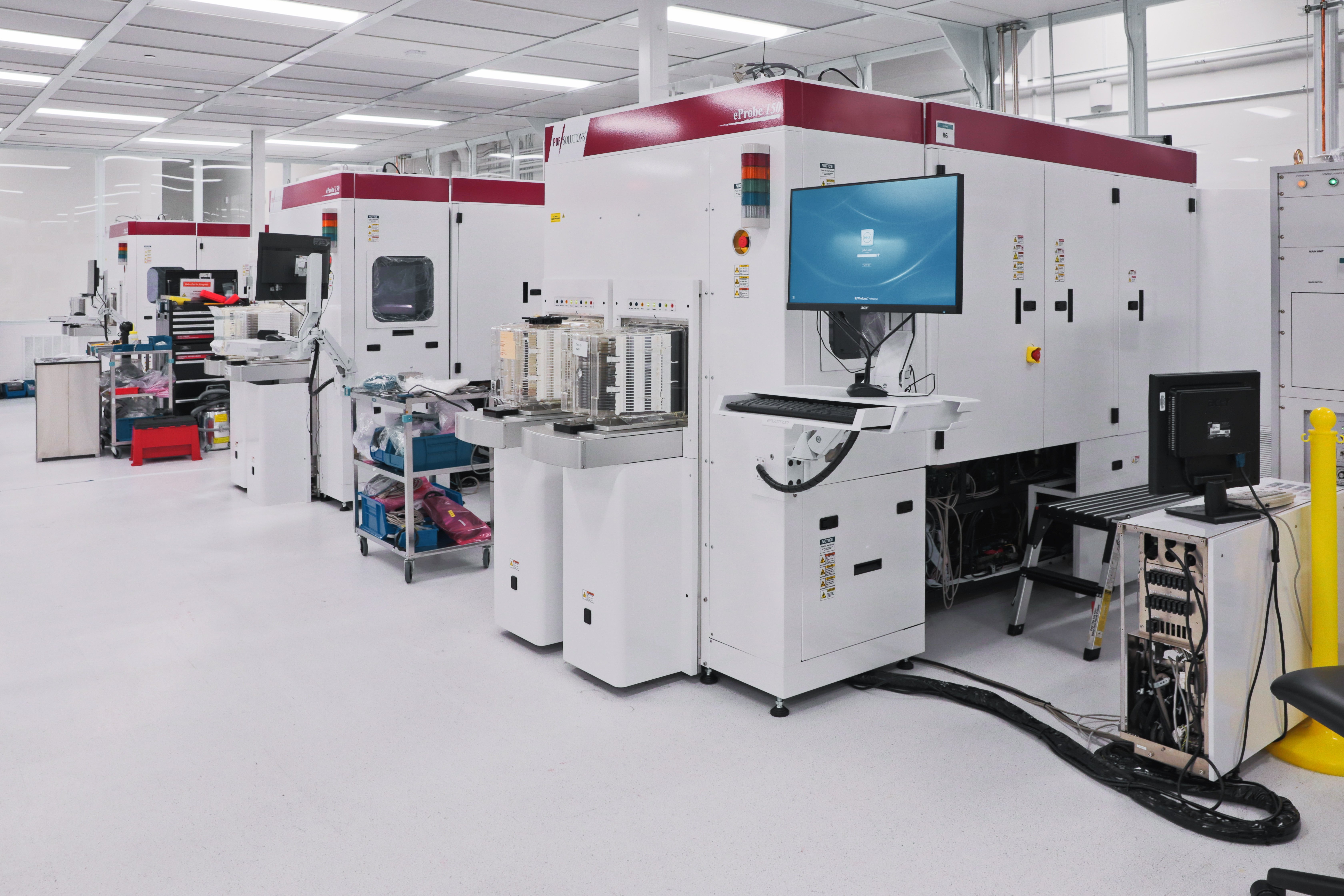

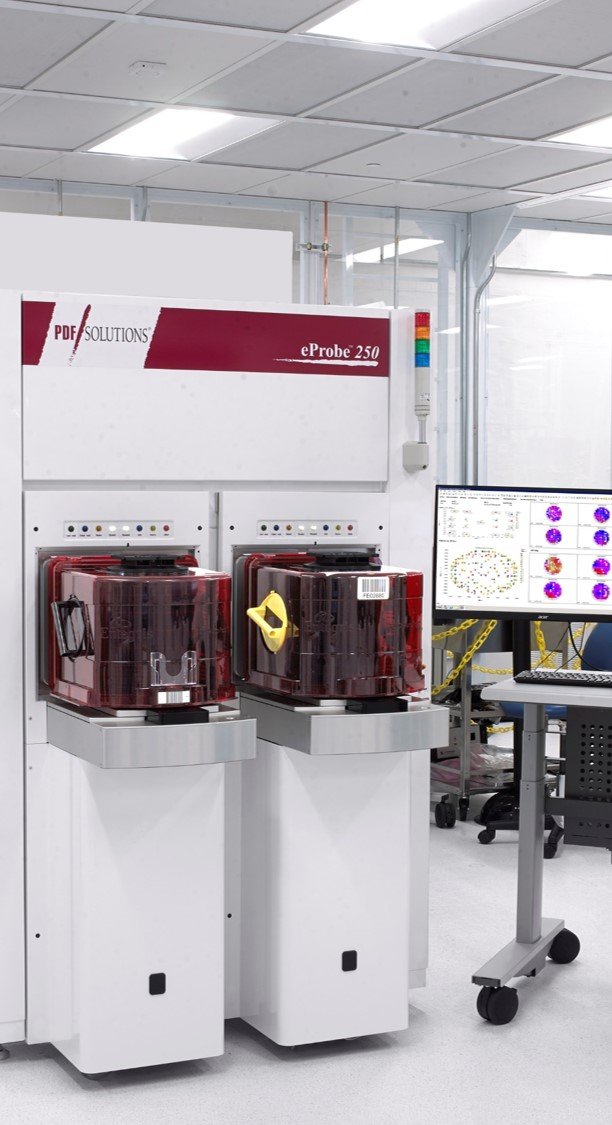

특허를 받은 키사이트의 IP 셀은 비접촉식 전자빔 테스트 측정 시스템인 eProbe® 150 및 250을 통해 중간 라인 제조에서 판독됩니다. 이 시스템은 현재 전 세계 여러 현장에 배치되어 있으며 여러 노드(22nm, 14nm, 7nm 및 5nm)에서 수율 학습에 활발히 사용되고 있습니다. eProbe 250의 처리량 성능은 인라인 검사에 충분히 빠른 시간당 1억 DUT를 훨씬 초과합니다.
